Коробка передач AutoShift™ 10-Speed

Содержание статьи

AutoShift™ Operation

Легкость управления и компьютерная точность для максимальной производительности, безопасности и экономичности.

Трансмиссия AutoShift™ современная система компьютерного управления, устанавливаемая на средние и тяжелые модели коробок переключения передач Eaton® Fuller®. Трансмиссия AutoShift™ соединена с системой управления мотором по протоколу SAE-J1939 для ювелирного контроля над функционированием мотора и трансмиссии. Сцепление используется только для старта и остановки. Как только машина тронется, AutoShift начинает работать как автоматическая коробка с эффективностью механической.

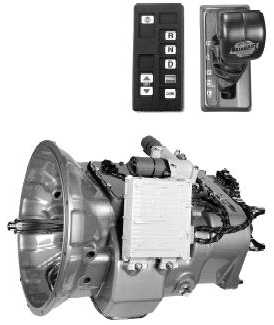

Eaton AutoShift™ 10-Speed

КПП Eaton AutoShift™ 10-Speed

Преимущества

  • Автоматическое переключение на проверенных Eaton® Fuller® 10-скоростных моделях трансмиссий.
  • Электронное управление полностью исключает использование ручки, что позволяет водителю держать обе руки на руле.
  • Сцепление необходимо только для старта и остановки, что продляет его ресурс.
  • Контролируемое компьютером переключение в идеальный для этого момент для максимальной эффективности.
  • Меньшие требования к квалификации водителя, благодаря простоте использования.
  • Снижена опасность повреждения трансмиссии неопытными водителями.
  • Точная диагностика и ремонт благодаря электронной системе самодиагностики.
  • Модульный дизайн для легкого обслуживания.

Спецификация

Передачи:
  • 10 вперед, 2 назад.
Максимальный момент, фунтов на фут:
  • RTO-10910B-AS2 — 1050
  • RTO-12910B-AS2 — 1250
  • RTO-14910B/C-AS2 — 1450
  • RTO-16910B/C-AS2 — 1650
  • RTO-18910B-AS2 — 1850
Вес, фунтов (без учета картера сцепления и элементов управления):
  • RTO-10910B-AS2 — 626
  • RTO-12910B-AS2 — 628
  • RTO-14910B/C-AS2 — 646
  • RTO-16910B/C-AS2 — 656
  • RTO-18910B-AS2 — 656
Длина, дюймов:
  • RTO-10910B-AS2 — 29.9
  • RTO-12910B-AS2 — 29.9
  • RTO-14910B/C-AS2 — 29.9
  • RTO-16910B/C-AS2 — 29.9
  • RTO-18910B-AS2 — 29.9 in.
Картер сцепления:
  • SAE #1 и #2. Чугунный или алюминиевый.
Отбор мощности:
  • 2 SAE стандартных отверстия. Справа на 6 болтов, стандартная мощность. Снизу на 8 болтов для тяжелых применений.
Шестерни отбора мощности:
  • Справа, 45-зубчатая, 6/8. Снизу 47-зубчатая, 6/8. Модель B шестерни работают на 94% скорости двигателя. Модель C на 70%.
Емкость масляного картера:
  • Примерно 12 литров. Возможна встроенная масляная помпа. Масляная помпа стандартно серий 1650 и 1850.

Идентификация модели

Передаточные числа и шаг

Передаточные числа и шаг:



Модель B

Модель С

Передача

Число

% Шаг

Число

% Шаг

10

.74



.73







34



37

9

1.00



1.00







36



38

8

1.36



1.38







35



37

7

1.83



1.89







34



38

6

2.46



2.61







34



37

5

3.32



3.58







34



37

4

4.46



4.90







36



38

3

6.07



6.76







35



37

2

8.18



9.25







34



38

1

10.96



12.80



Зад 1 Hi

2.52



2.78



Зад 2 Lo

11.23



13.63



Главное

14.81



17.53





Внешний вид консоли переключения

Видео с описанием. Для удобства просмотра вы можете включить субтитры и их автоматический перевод на русский язык.
